    QTH локатор
    R2YAAДата: Пт, 23.11.2018, 21:41 | Сообщение # 1
    Группа: Администраторы
    Сообщений: 45
    Статус: Оффлайн
    QTH локатор — система приближенного указания местоположения объекта на поверхности Земли, принятая в любительской
    радиосвязи. Предназначена для определения расстояния между корреспондентами.Понятие QTH - локатора как правило хорошо известно всем кто когда-либо работал на УКВ.
    С применением хорошей радиопередающей аппаратуры и увеличением перекрываемых
    расстояний на УКВ с 1 января 1985 года введена новая система QTH-локатора. Весь земной шар разбит на 324 сектора которые обозначаются двумя БОЛЬШИМИ буквами латинского алфавита и имеют следующие
    размеры:    по широте - 10 градусов (1114,28 км);    по долготе - 20 градусов (1560 км).Секторы обозначаются двойными латинскими буквами в зависимости от месторасположения. С A начинается отсчёт на южном полюсе и заканчивается на северном полюсе буквой R. Также с 180° меридиана начинается отсчёт с A и далее на восток вдоль параллелей через Гринвич до R.

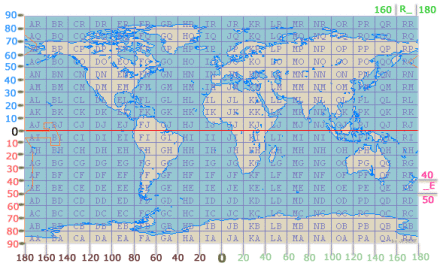

    Т.е.всего используется 18 букв и по долготе и по широте (S, T, U, V, W, X, Y, Z не используются! Например,сектор XXне существует). Очевидно, что чем QTH ближе к полюсам, тем секторыстановятся меньше по размерам в км по «ширине». На вышеприведённой карте условно все секторы показаны одинаковыми прямоугольными — на самом деле они
    трапецеидальные, а на полюсах треугольные. Секторобозначают двумя латинскими буквами, где первая буква «привязана» к долготе, а
    вторая  к широте. Т.е. например сектор RE находится между 160 и 180градусами восточной долготы (R_)и между 40 и 50 градусами южной широты (_E).Всвою очередь каждый такой сектор разбит еще на 100 больших квадратов, которые
    обозначаются двумя ЦИФРАМИ и имеют следующие размеры:    по широте - 1 градус (78 км);    по долготе - 2 градуса (111,42 км).Всего10 квадратов в «высоту» и в «ширину» для каждого сектора. Вообще-то применяемый
    термин «квадрат», как видим, несколько условен. Большие квадраты обозначаются
    двойными цифрами в зависимости от месторасположения. Причём 00 находится в
    самой западной и самой южной точке сектора. Всего навесь мир получается 32400 больших квадратов!




    большие квадраты или grid,как еще их называют за рубежом, дают с привязкой к сектору, т.е. 4 знаками.
    Например, KO73, где 73 квадрат находится в секторе KO и также первая цифра «привязана»к долготе, а вторая к широте. При определении QTH-локатора для западного и южного полушарий необходимо быть аккуратным — фактически нужно отсчитывать градусы «наоборот» (в таблице градусы соответственно даны синим для северного полушария — N,красным для южного — S, зелёным для восточного — Eи чёрным для западного — W) Далее каждый такой большой квадрат разделен на 576 малых квадрата, эти малые квадраты обозначаются двумя МАЛЕНЬКИМИ буквами латинского алфавита и имеют следующие
    размерами:    по широте - 2,5 минуты (4,64 км);    по долготе - 5 минут (6,5 км).Получается 24 квадрата в «высоту» и 24 квадрата в «ширину». Для наших широт это
    прямоугольник со сторонами около 4.6км с севера на юг и 5.2км с востока на
    запад. Малые квадраты уже опять обозначаются двойными латинскими буквами в
    зависимости от месторасположения и «привязывают» к сектору и большому квадрату.
    Причём используются буквы от Aдо X(Yи Zне используются — также будьте внимательны!) и тоже пишутся большими буквами в
    отличие от своего прародителя QTH-локатора.AAнаходится в самой нижней и самой левой точке большого квадрата, а XX — в самой верхней и самой правойчасти большого квадрата. Всего на весь мир получается уже 18`662`400 малых
    квадратов! Первая буква маленького квадрата «привязана» к долготе, а вторая к широте.
    Например:QTH-локатор центра города Брянска – KO73eg .Данная система QTH-локаторов настоящее время используется практически во всех современных программах электронных аппаратных журналов для определения азимута поворота антенн и расстояний до корреспондентов. Кроме того, написано и широко распространено много программ под Windows для Android для вычисления QTH-локатора по географическим координатам и наоборот, географических координат по QTH-локатору, а также определения расстояния и азимута по QTH-локаторам. Количество больших квадратов (это первые 4 знака) является одним из основных критериев достижения на УКВ.Определить собственный локатор можно по формулам, зная свои географические координаты, либо с помощью программы для мобильного телефона, принимающего сигналы GPS.
    Если аппаратура и антенны у вас уже есть, можно начинать охоту за DX.

    Статья подготовлена мастером спорта по радиосвязи Александром Хаустовым, R3YA
